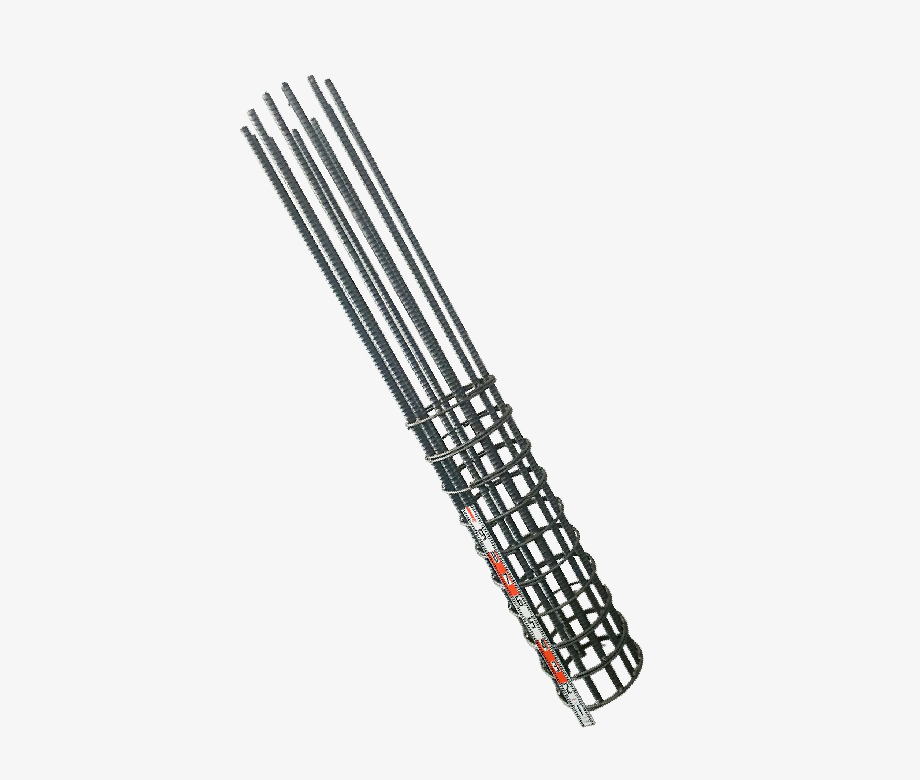

Pile Spiral パイルスパイラル
パイルスパイラルは、杭頭部の補強を目的としたスパイラル状の鉄筋部材です。杭頭部から杭内部へ挿入して使用することで、杭頭部の補強および配筋の安定化を図ります。
シンプルな構造で施工がしやすく、杭施工時の作業効率の向上に貢献する補助部材として、多くの現場で採用されています。
パイルスパイラルの特徴
-
杭頭補強に対応
杭頭部へ挿入して使用することで、杭内部の補強鉄筋として機能します。
-
簡単施工
杭頭から杭内部へ挿入するだけのシンプルな構造で、施工が容易です。
-
安定した施工品質
配筋を安定させることで、杭構造の品質確保をサポートします。

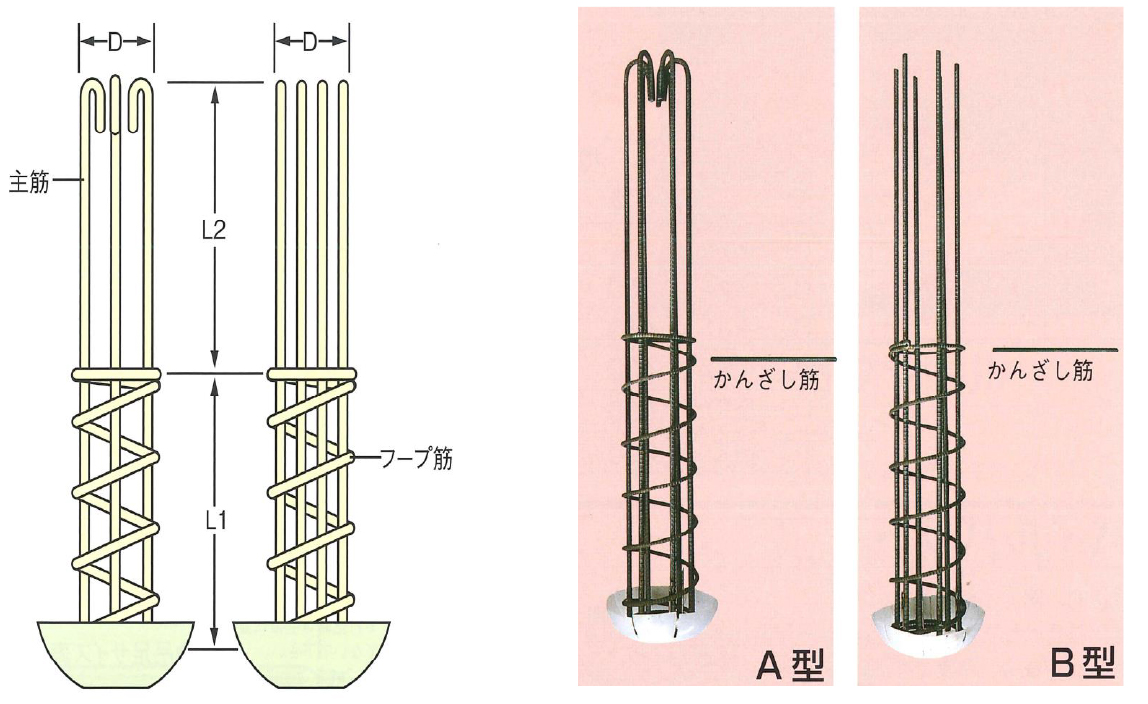

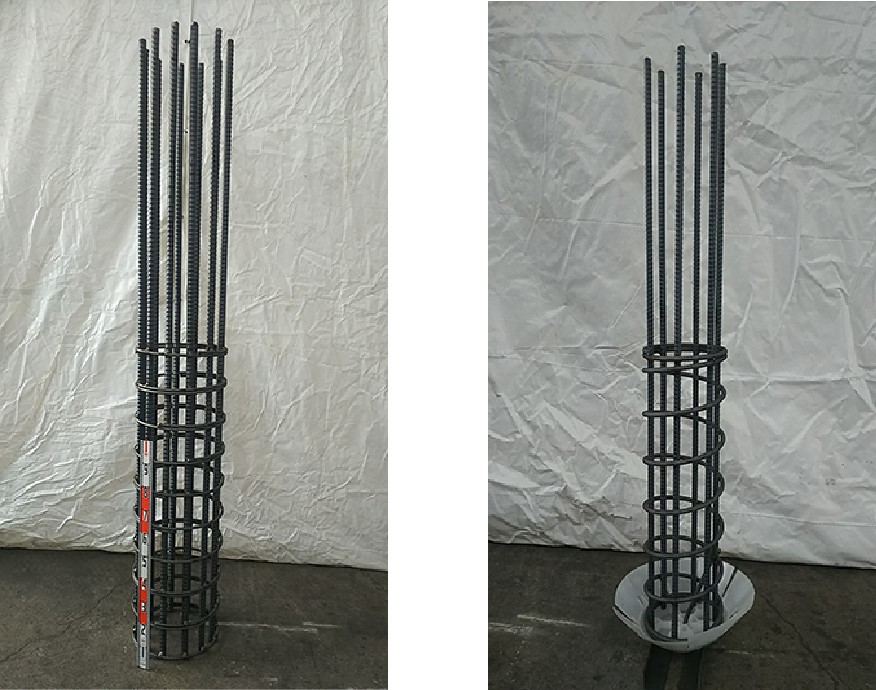

製品仕様
| 製品番号類 | 標準パイル | パイルスパイラル | ||||||
| 外径 | 内径 | 外径D | 全長 | L1 | L2 | 主筋本数 | フープ金ピッチ | |
| S-300 | 300 | 160～180 | 120 | 980 | 450 | 530 |
D13 6本 |
D10 100ピッチ |
| S-350 | 350 | 210～230 | 160 | 1055 | 525 | |||
| S-400 | 400 | 250～270 | 170 | 1130 | 600 | |||
| S-450 | 450 | 290～310 | 200 | 1205 | 675 |
D13 8本 |
||
| S-500 | 500 | 320～340 | 230 | 1280 | 750 | |||
| S-600 | 600 | 400～420 | 320 | 1430 | 900 | |||
商品についてのご相談やお見積りは
下記お問い合わせフォームよりお問い合わせください。
お問い合わせフォーム
Novet Plate ノベトプレート
ノベトプレートは、コンクリート打設時の型枠や基礎部分の高さ調整・支持を目的とした補助金物です。
シンプルなプレート形状で扱いやすく、施工時の位置決めや高さ調整を安定して行うことができます。
ノベトプレートの特徴
-
高さ調整をサポート
型枠や基礎部分の高さ調整を安定して行うことができます。
-
シンプルで扱いやすい構造
プレート形状のシンプルな構造で、現場での取り扱いが容易です。
-
安定した設置が可能
設置時の安定性が高く、施工中のズレや動きを抑えることができます。
製品種類

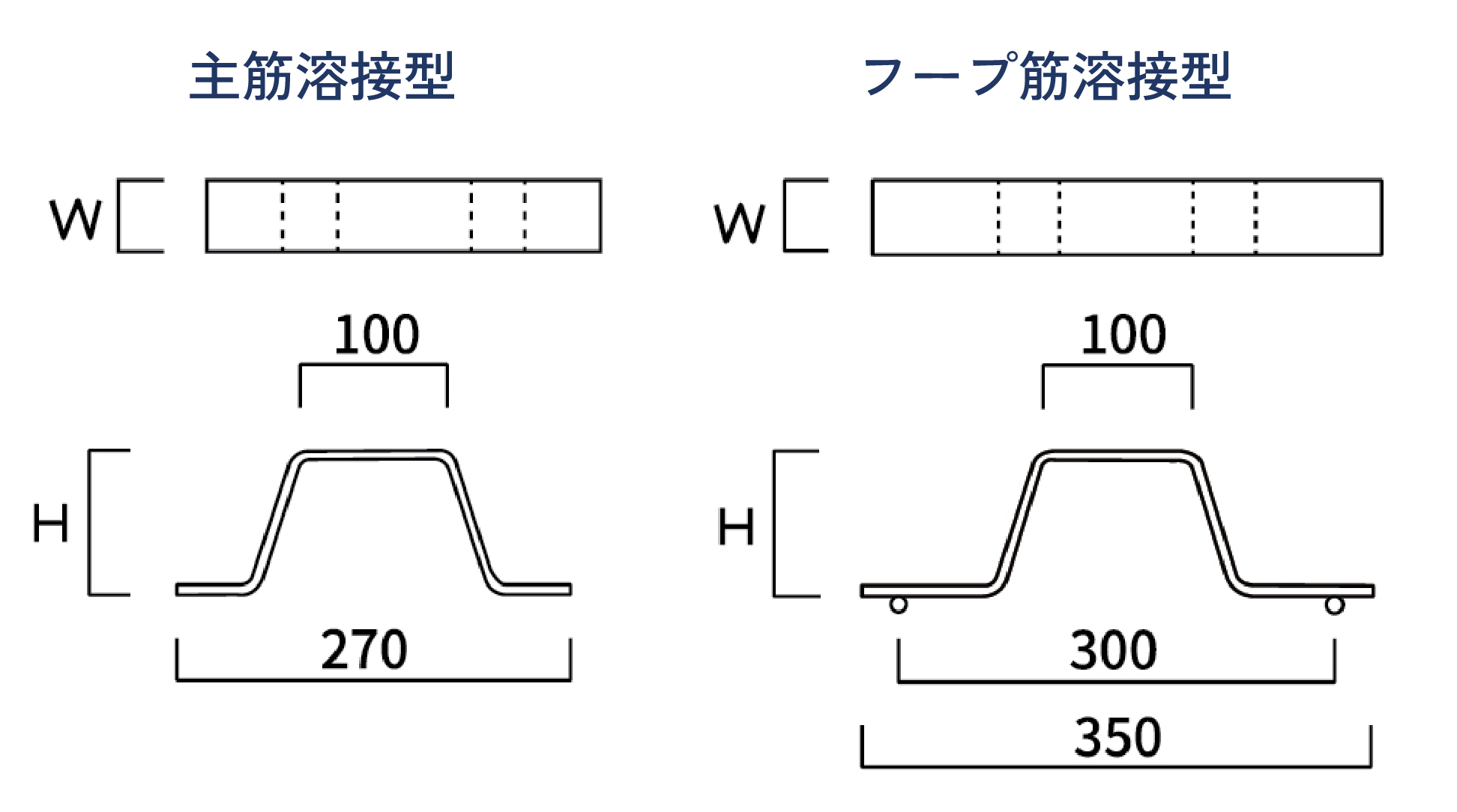

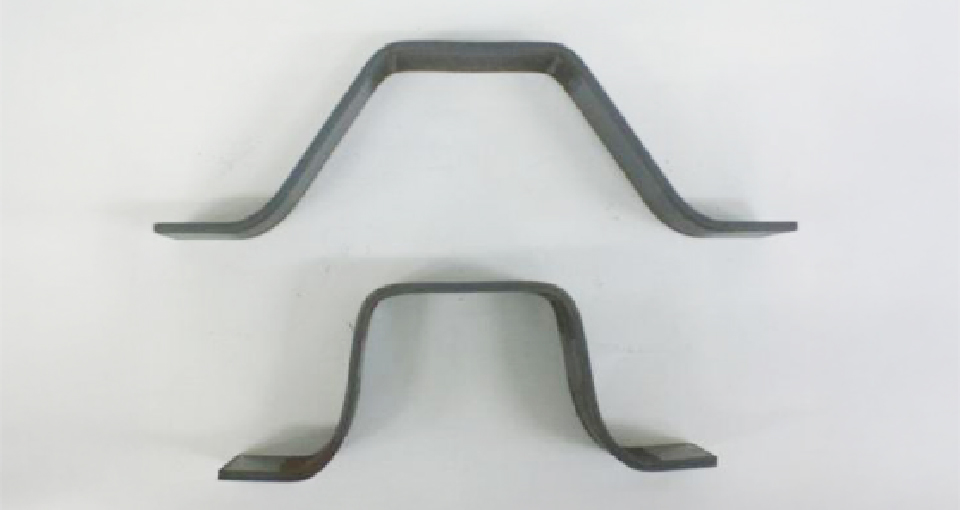

ノベトプレート
場所打ち杭工事において鉄筋のかぶり厚さを確保するための鉄筋スペーサーです。主筋とフープ筋の位置を安定させ、正確な配筋をサポートします。
| フラットバー 厚み | 板巾(W) | 板全高(H) |
| 3mm | 32mm | 50mm |
| 4.5mm | 38mm | 80mm |
| 6mm | 50mm | 100mm |

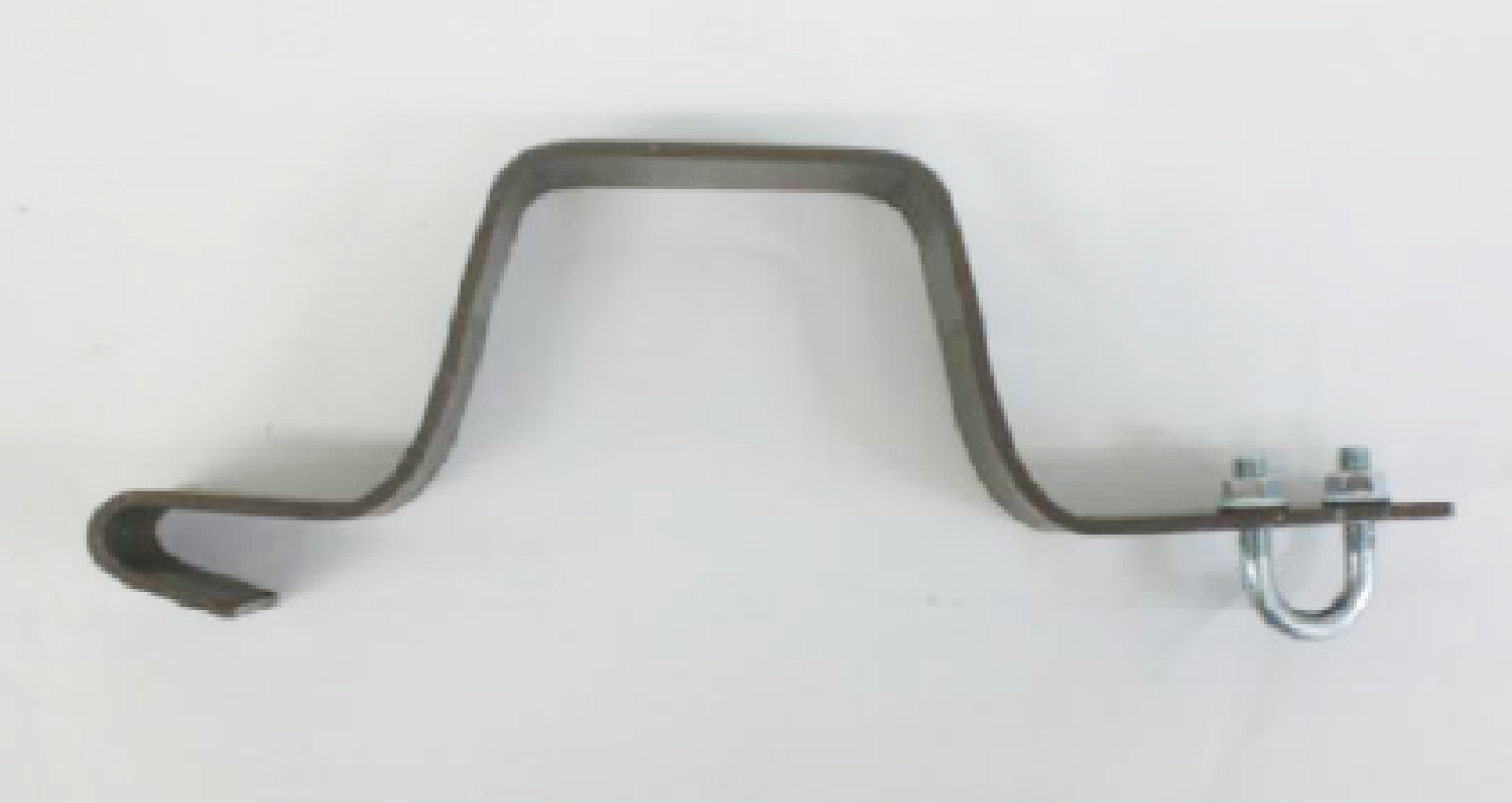

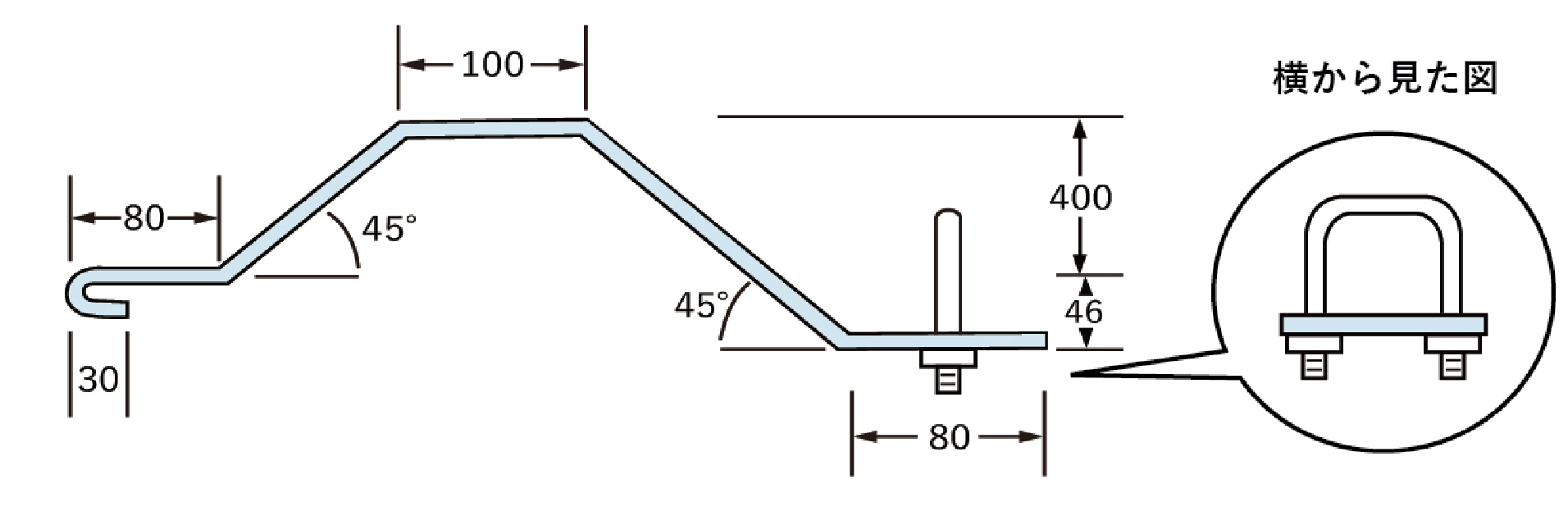

無溶接型ノベトプレート
溶接を行わず、フープ筋に掛けてUボルトで固定するだけで取り付けが可能なノベトプレートです。施工が簡単で、鉄筋への溶接キズを防ぐことができます。
| 全長 | |||
| 250m | 300m | 350m | 400m |
商品についてのご相談やお見積りは
下記お問い合わせフォームよりお問い合わせください。
お問い合わせフォーム
Power Ring パワーリング
パワーリングは、場所打ちコンクリート杭の鉄筋かごに使用する補強リングおよび鉄板スペーサーです。工場で孔あけ加工や溶接加工を行うことで品質を安定させ、現場での加工や調整作業を減らすことができます。鉄筋の配置を安定させながら施工効率の向上にも貢献する、杭工事用の施工補助金物です。
パンフレットダウンロード
パワーリングの特徴
-
工場生産による安定した品質
孔あけ加工や溶接加工を工場で行うことで、品質のばらつきを抑えた安定した製品を提供できます。
-
現場作業の効率化
事前加工製品のため、現場での加工や調整作業を減らし、施工時間の短縮と作業効率の向上につながります。
-
高い強度と信頼性
半自動溶接機による突き合わせ溶接を採用し、杭工事に必要な強度と信頼性を確保しています。

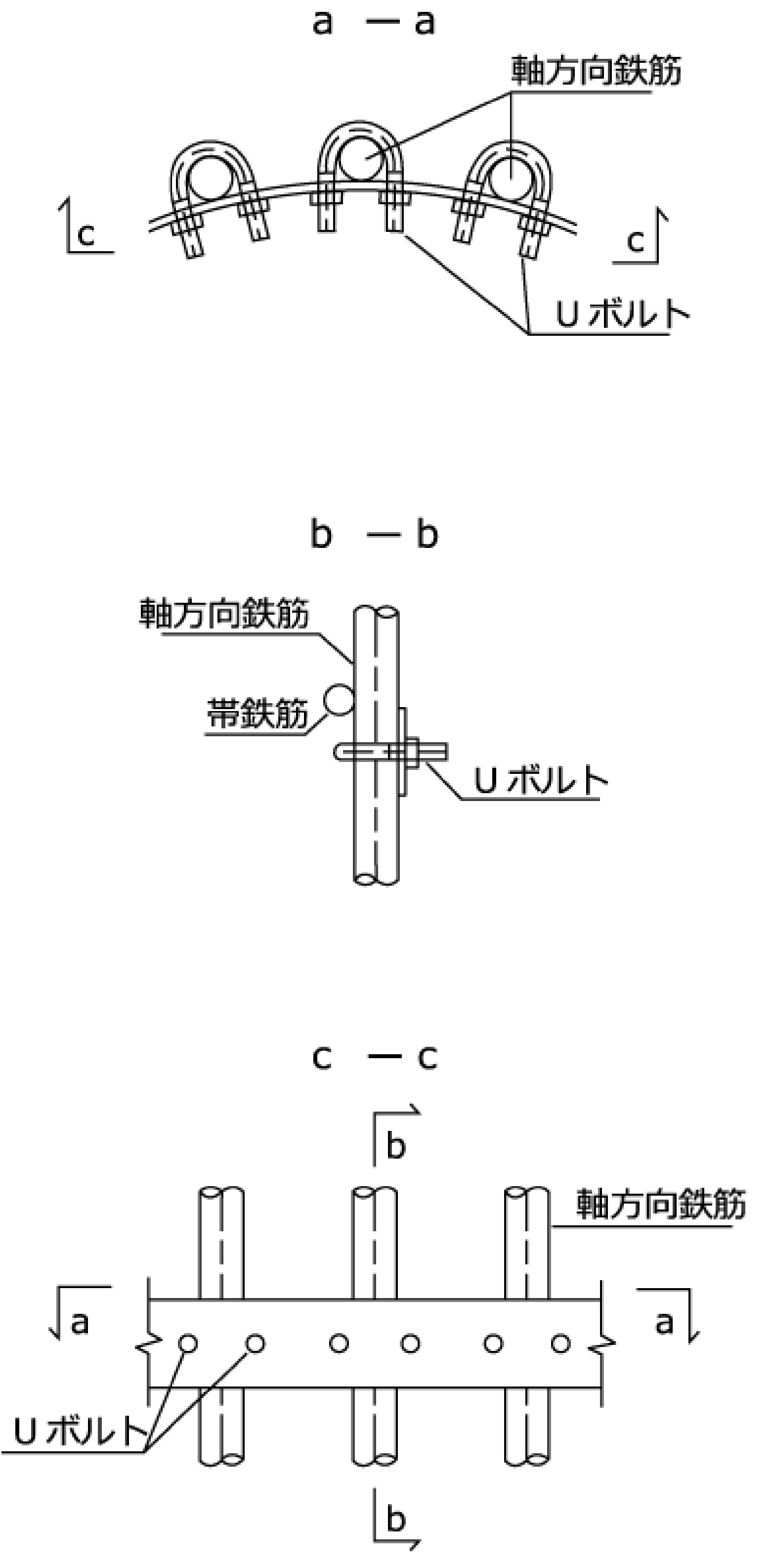

製品仕様
| 符号 | P1 |
| 鋼材種 | FB9*75 |
| 部 | L1 |
| 軸部径 | 1800 |
| HOOP 外かぶり | 100 |
| HOOP 筋 | D13 |
| HOOP 筋径 | 13 |
| 主筋 | D38 |
| 主筋径 | 40 |
| 主筋束ねの有無 | 無 |
| リング加工外径 (L) | 149 |
| リング周長 | 4692 |
| 杭1本当りリング本数 | 3 |
| 穴あけ数／ピッチ割 | 10/10 |
| Uボルト径 | M12 |
| 杭1本当り金具個数 | 30 |
| 杭本数 | 8 |
| 合計リング本数 | 24 |
| 合計金具個数 | 240 |
| 合計穴あけ数 | 240 |
商品についてのご相談やお見積りは
下記お問い合わせフォームよりお問い合わせください。
お問い合わせフォーム

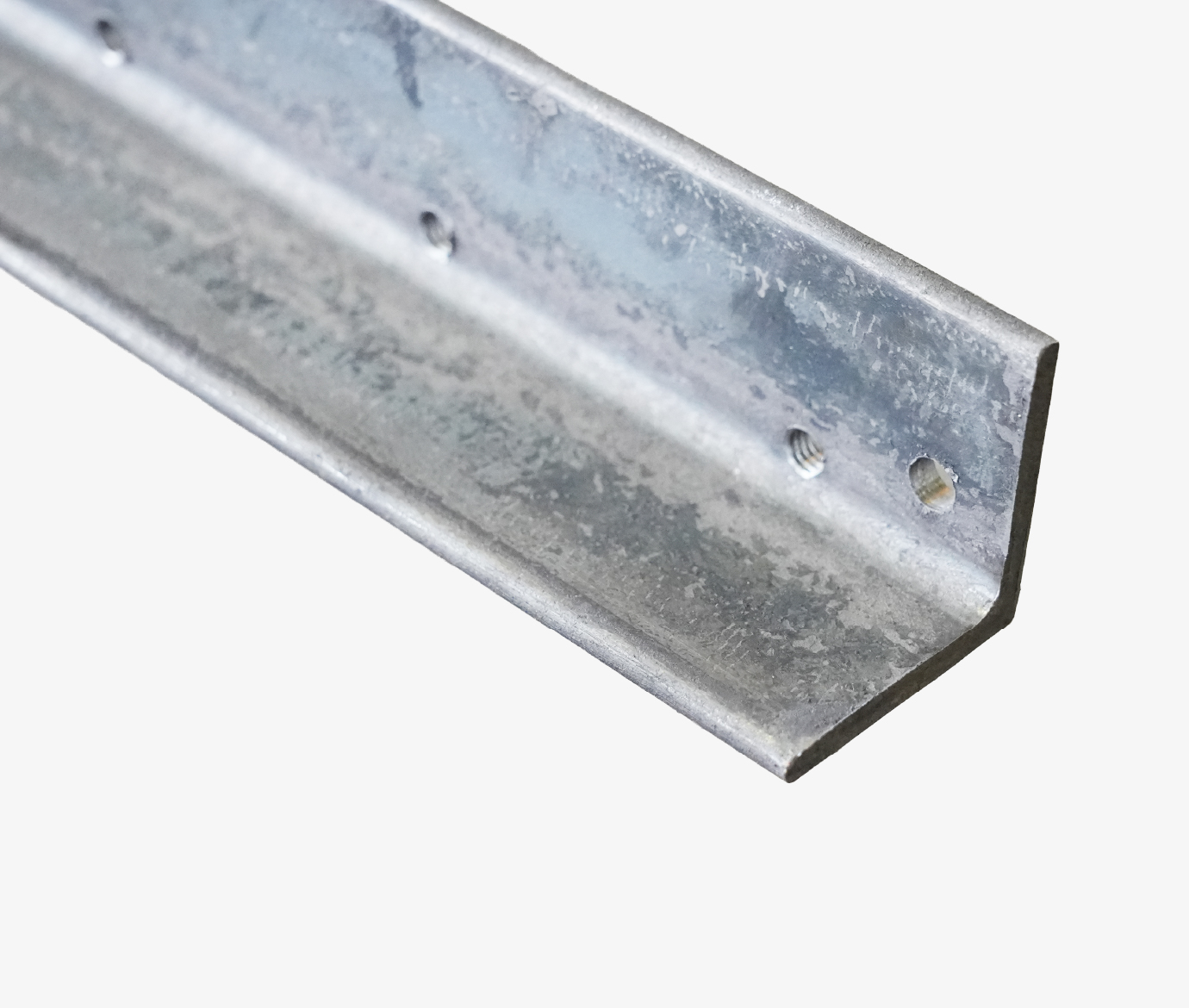

Sepator セパトル
セパトルは、片押し型枠に使用するセパレーター用金物です。
丸セパレーターを取り付けるための雌ネジ付きアングル構造となっており、掘割などのコンクリート土留め型枠施工に使用されます。型枠の間隔を安定して保持し、施工精度の向上と作業効率の改善に貢献する型枠関連製品です。
セパトルの特徴
-
油が付きにくく扱いやすい
厳選した油を使用することで、製造過程で付着する油の量を抑え、ベトつきにくく扱いやすい仕様です。
-
作業時の安全性に配慮
油による滑りを抑え、取り扱い時の事故リスクの低減につながります。
-
溶接作業時の環境負荷を軽減
付着した油の燃焼を抑え、煙やヒュームの発生低減に配慮しています。
使用方法
-

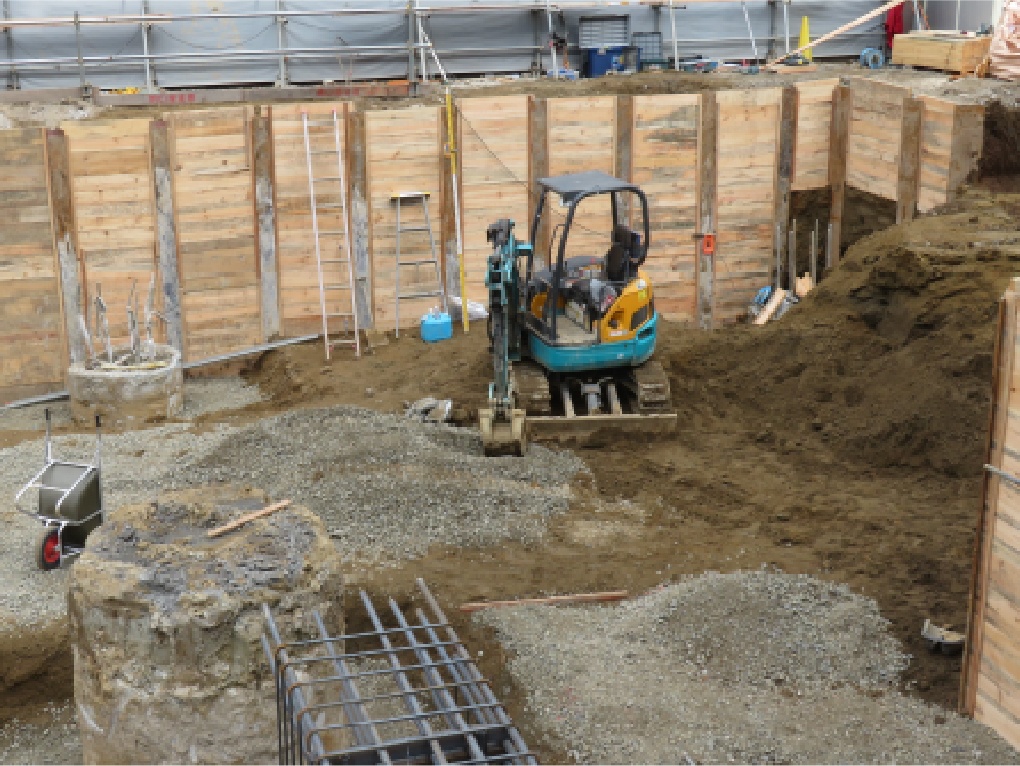

掘削
施工箇所の掘削を行い、型枠設置の準備を行います。
-

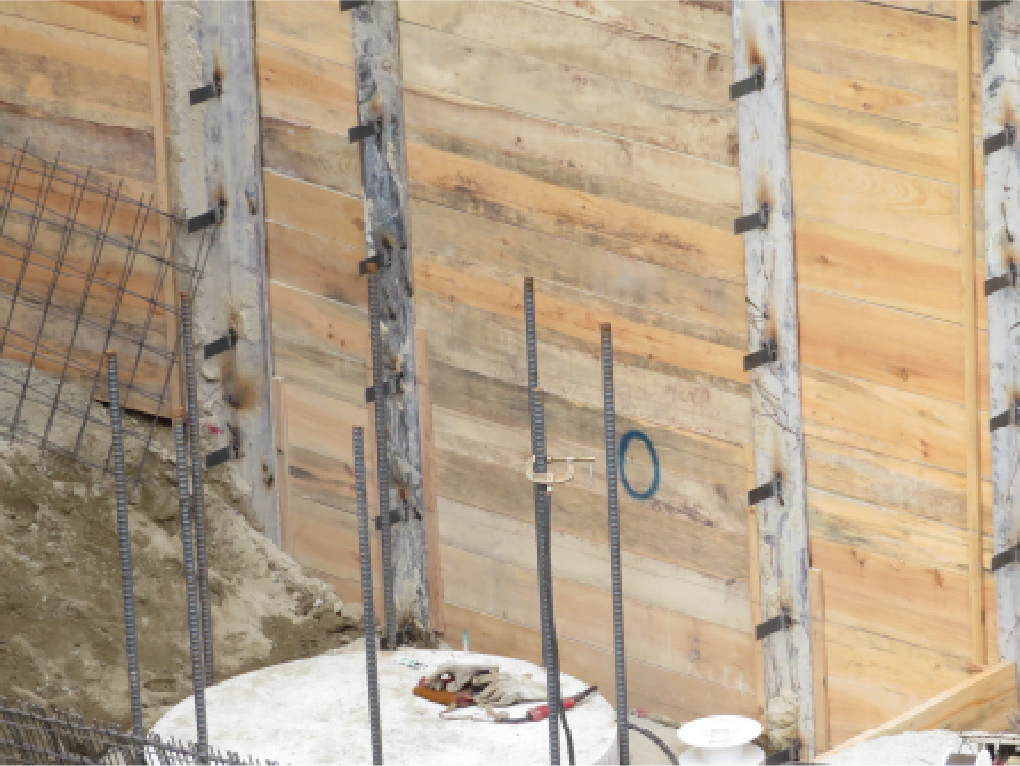

ネコ取付
矢板などへネコ（ブラケット）を取り付け、型枠支持の準備を行います。
-

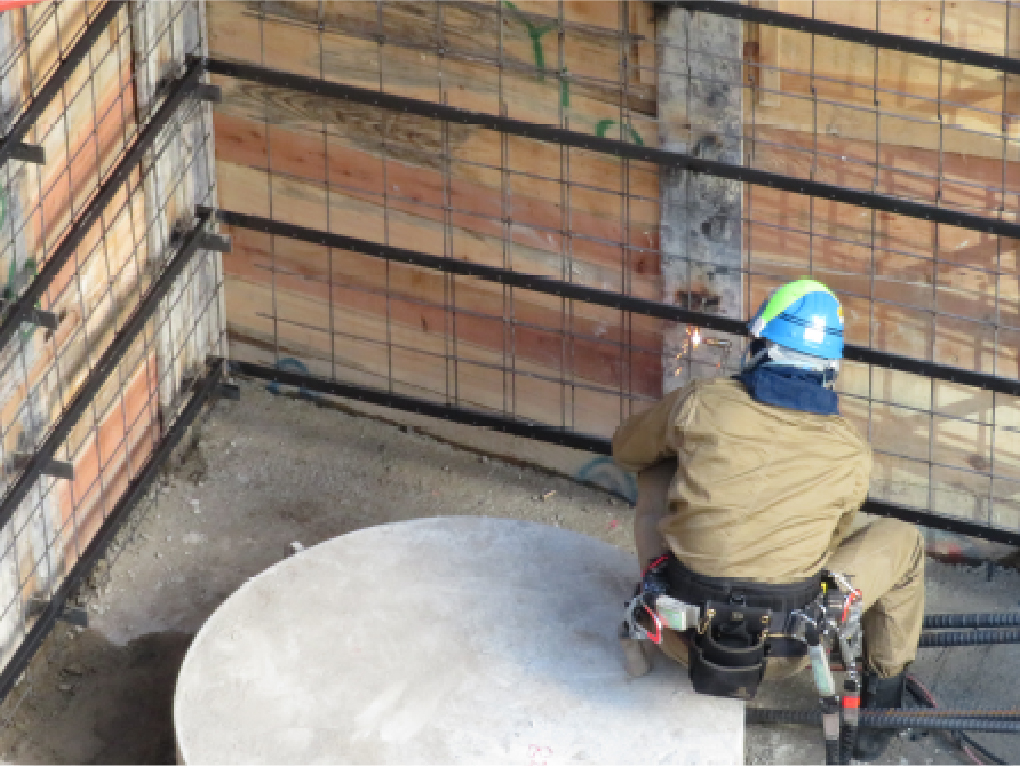

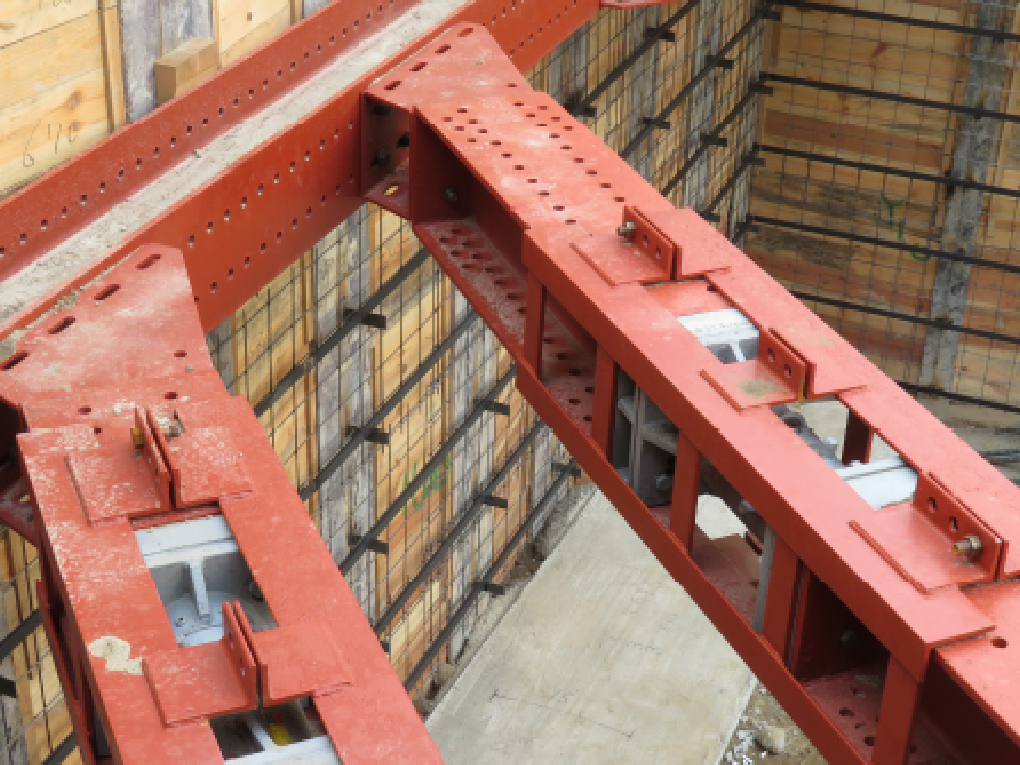

セパトル取付
ネコへセパトルを取り付け、型枠間隔を保持する位置に固定します。
-
セパトル取付（型枠調整）
丸セパレーターを取り付けながら型枠位置を調整します。
-

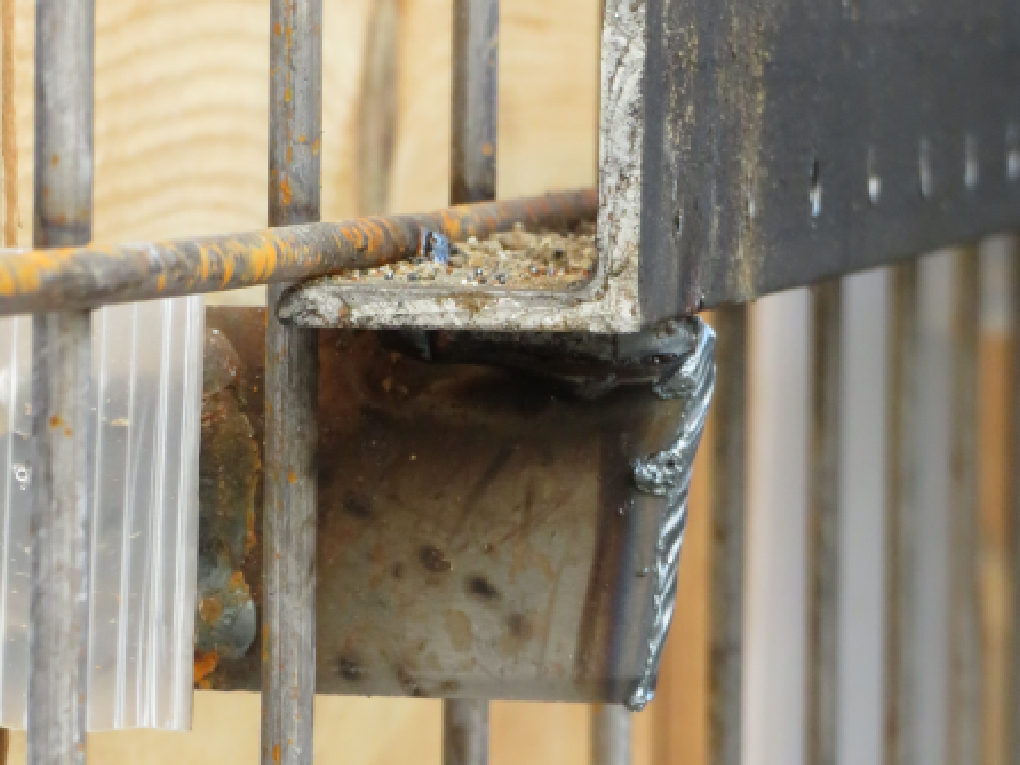

余剰ネコ切断
不要部分のネコを切断し、型枠の仕上げを行います。
-
完成
型枠設置が完了し、コンクリート打設準備が整います。

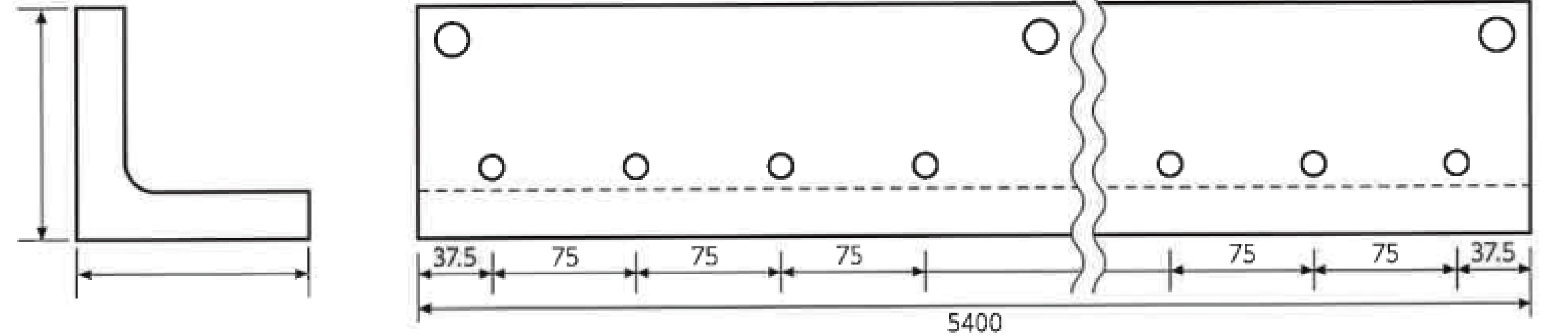

製品仕様
| セパ種 | アングル | 長さ | 穴数×ピッチ | 引張引抜 | 引張許容 | |
| 2分互厘 | W5/16 | t5×30×30 | 5.4m 1.8m |
72×75mm 24×75mm |
20.0KN | 14.0KN |
| 2分互厘 | W5/16 | t5×40×40 | 19.1KN | 13.4KN | ||
| 2分互厘 | W5/16 | t6×50×50 | 23.0KN | 16.1KN | ||
| 2分互厘 | W5/16 | t6×65×65 | 23.0KN | 16.1KN | ||
| 3分 | W3/8 | t6×50×50 | 29.0K | 20.3KN | ||
| 3分 | W3/8 | t6×65×65 | 27.8KN | 19.5KN | ||
取扱い・施工時の注意
-
・保管について
雨水や湿気の多い場所を避け、変形や損傷がない状態で保管してください。
-
・設置時の確認
施工前に製品の状態を確認し、取り付け位置や固定状態を十分に確認してください。
-
・施工時の注意
無理な力を加えないよう注意し、正しい施工手順に従って使用してください。

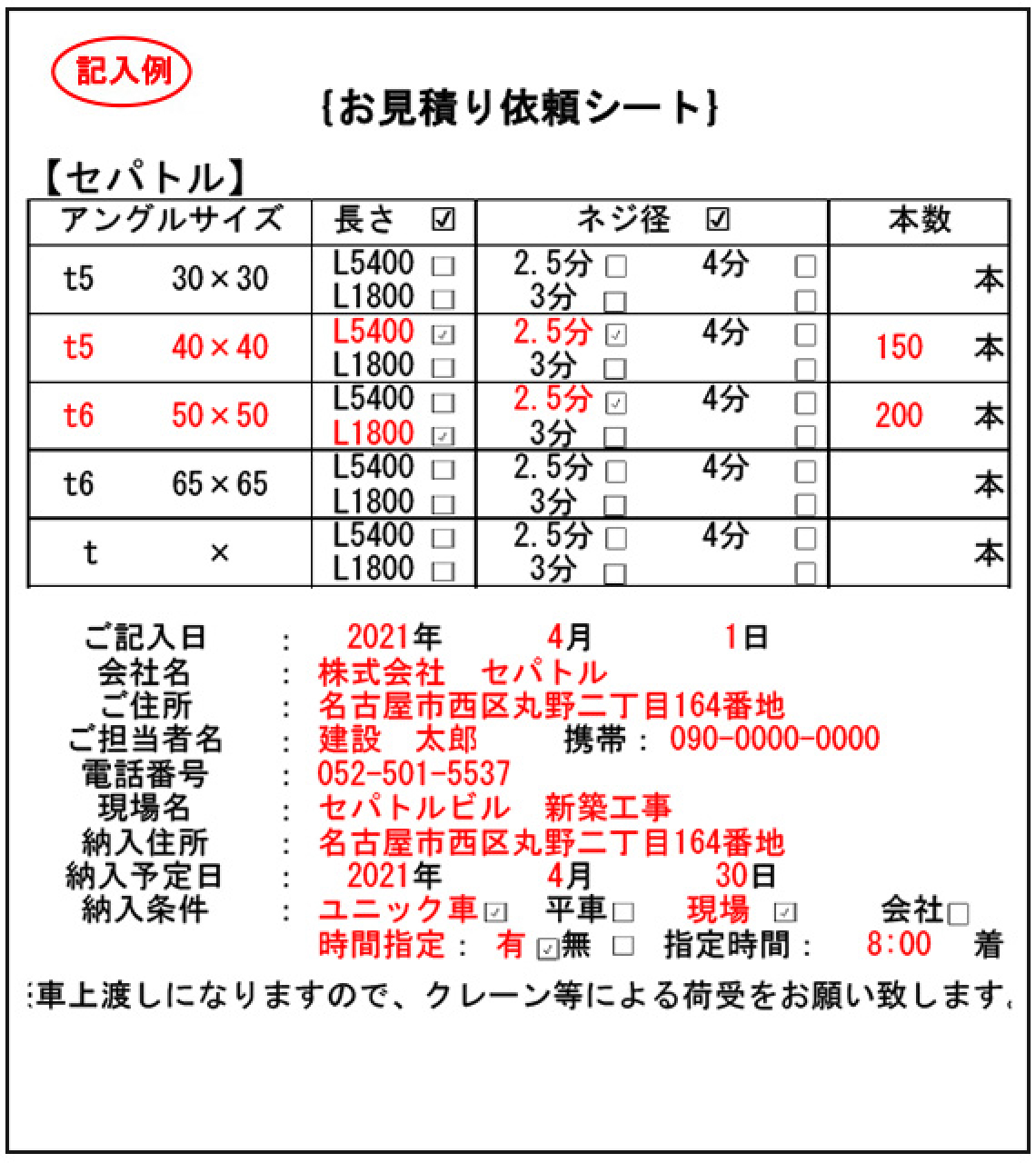

御見積書チェックシート
御見積書作成時の確認項目をまとめたチェックシートです。
記入漏れや確認ミスを防ぎ、スムーズなお見積り作成にお役立ていただけます。
下記よりダウンロードしてご利用ください。
商品についてのご相談やお見積りは
下記お問い合わせフォームよりお問い合わせください。
お問い合わせフォーム

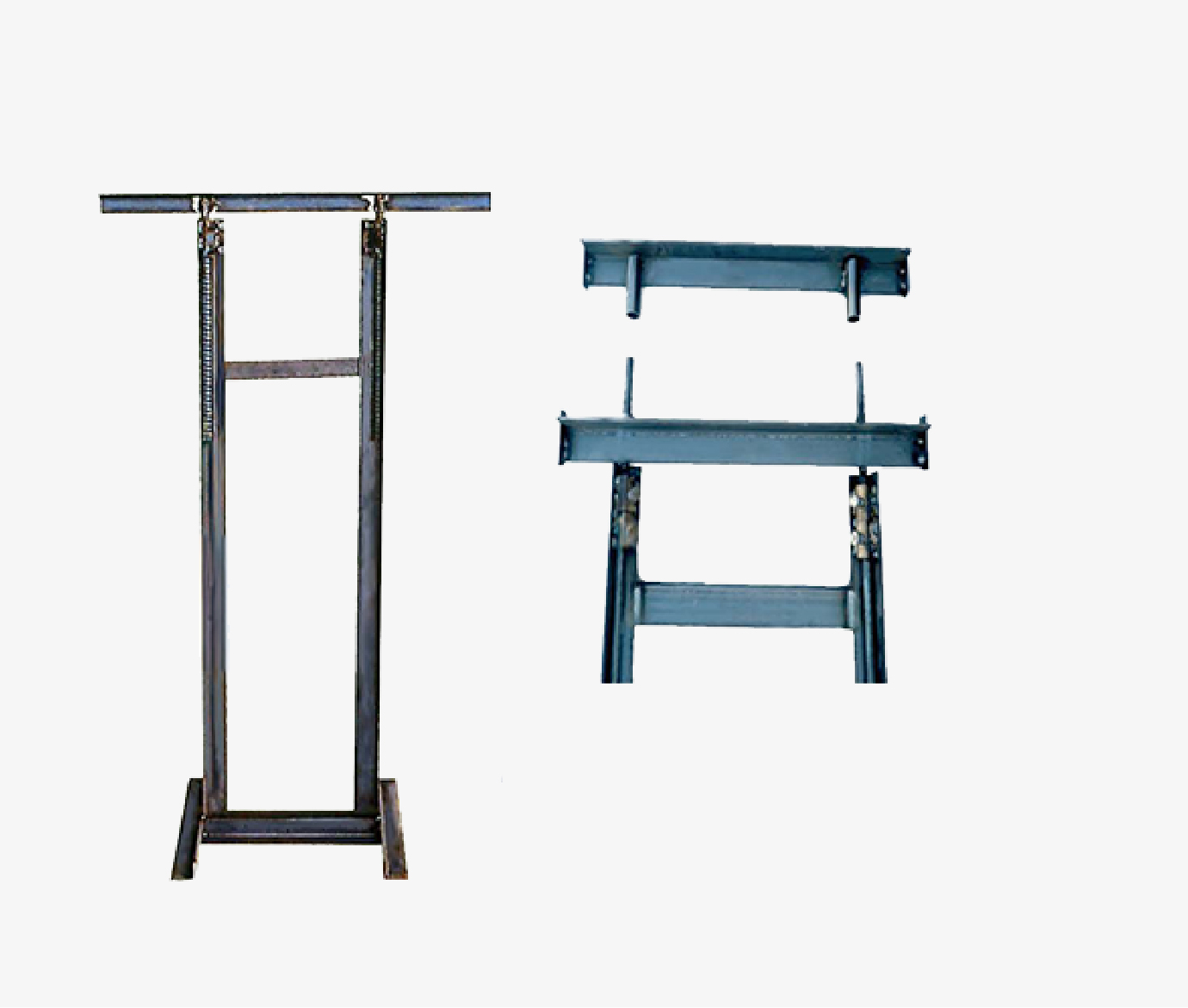

Foundation Base 基礎ベース
基礎ベースは、基礎工事における配筋作業を効率化するための補助金物です。梁用・柱用など用途に応じた種類があり、カンザシ筋の固定や配筋位置の保持を行うことで、安定した基礎施工をサポートします。作業の効率化と施工精度の向上に貢献する基礎関連製品です。
パンフレットダウンロード
基礎ベースの特徴
-
配筋作業を効率化
カンザシ筋の固定や鉄筋の位置保持を行い、基礎配筋作業をスムーズに進めることができます。
-
施工精度の向上
鉄筋位置を安定して保持することで、設計通りの配筋を維持しやすくなります。
-
コンクリートの流れを確保
アングル鋼を使用した構造により、コンクリートの流れを妨げにくく施工品質の確保に貢献します。
製品種類

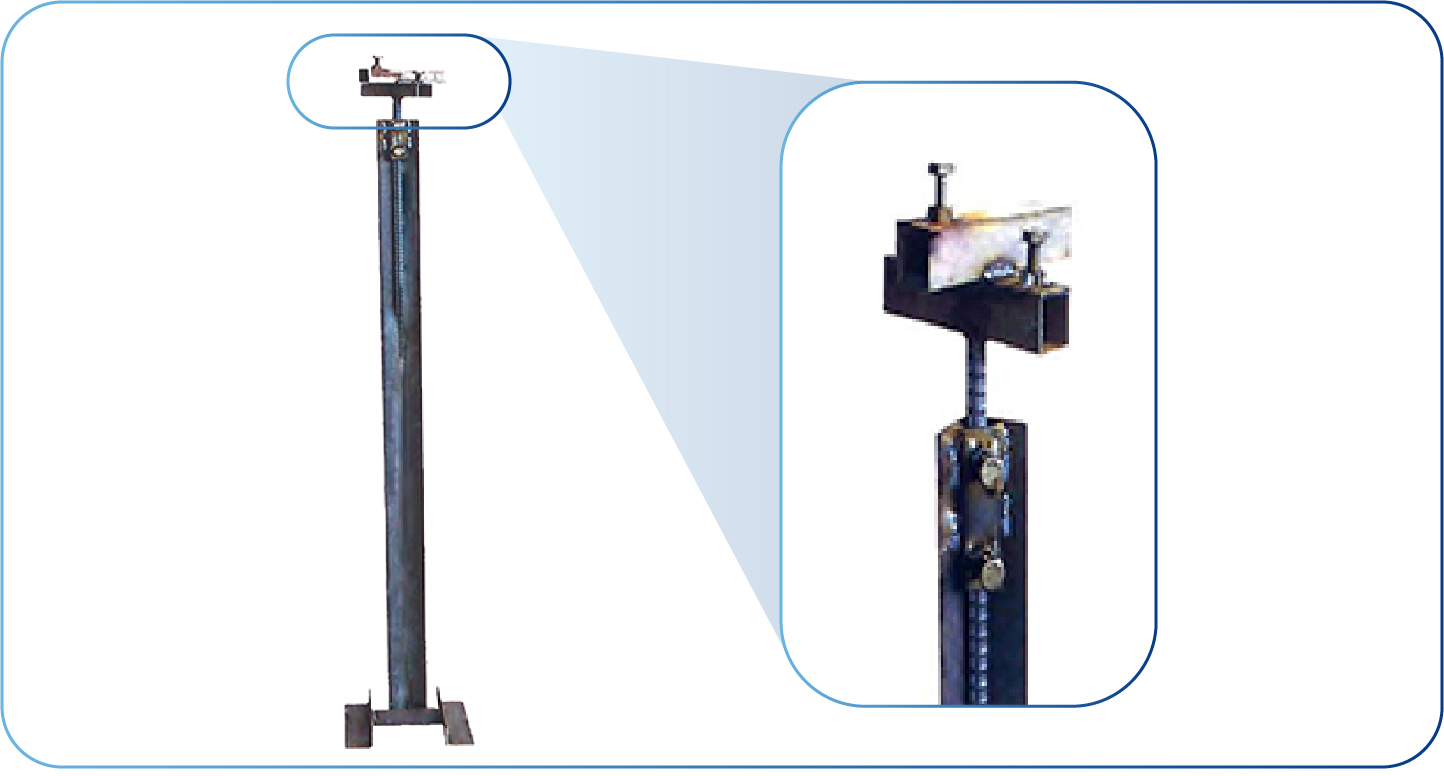

梁用基礎ベース
梁基礎の配筋作業で使用する基礎ベースです。カンザシ筋の固定や鉄筋位置の保持を行い、配筋作業の効率化と施工精度の向上をサポートします。
| 製造番号 | 適応高さ(H) | 使用アングル |
| T-6 | 450～750 | 3×40×40 |
| T-9 | 750～1050 | 3×40×40 |
| T-12 | 1050～1350 | 3×40×40 |
| T-15 | 1350～1650 | 3×40×40 |
| T-18 | 1650～1950 | 3×40×40 |
| T-21 | 1950～2250 | 4×50×50 |
| T-24 | 2250～2550 | 4×50×50 |
| T-27 | 2550～2850 | 6×50×50 |

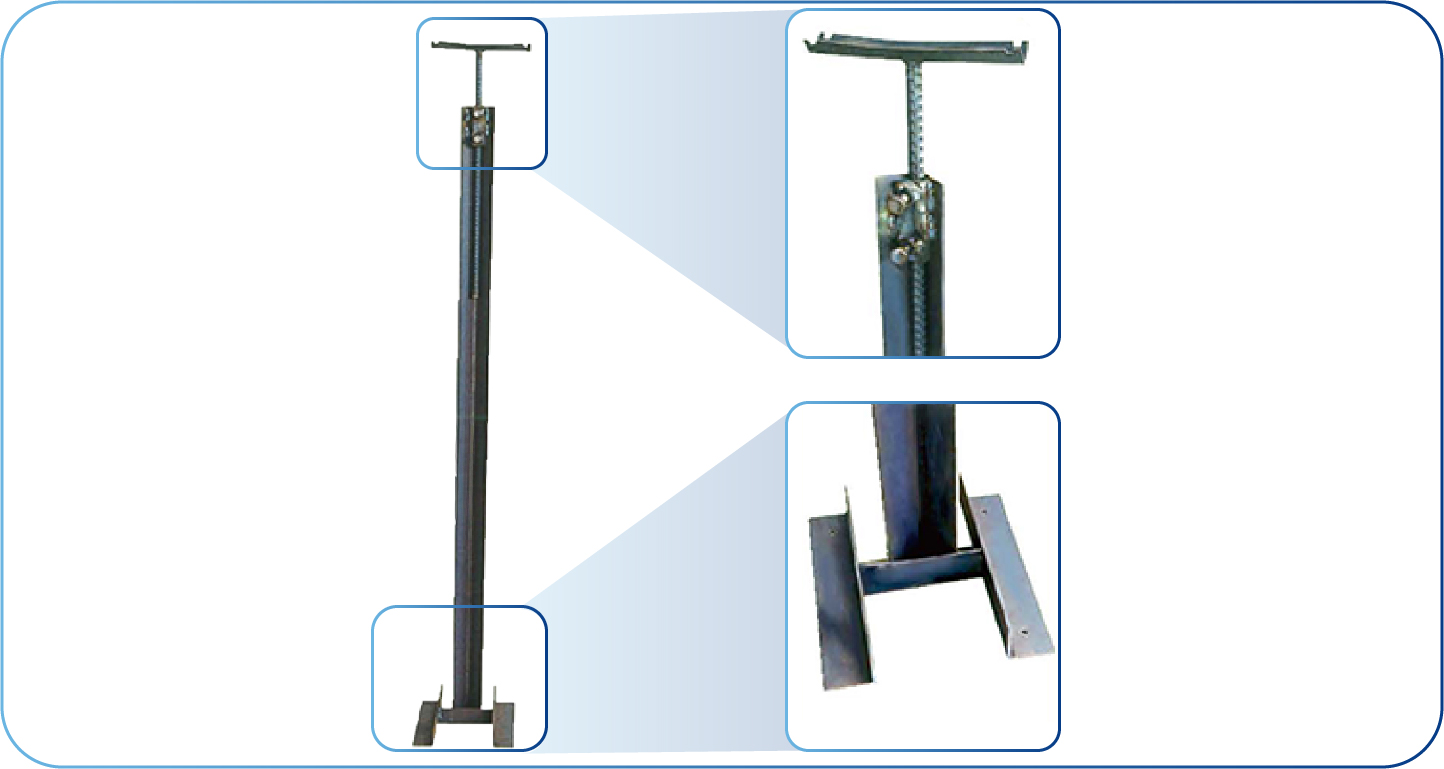

柱用基礎ベースト
柱基礎の配筋時に使用する基礎ベースです。鉄筋位置を安定して保持し、柱基礎の施工をスムーズに行うことができます。
| 製造番号 | 適応高さ(H) | 使用アングル |
| 柱用 | 1800未満 | 4×50×50 |
| 1800以上 | 6×50×50 |
商品についてのご相談やお見積りは
下記お問い合わせフォームよりお問い合わせください。
お問い合わせフォーム

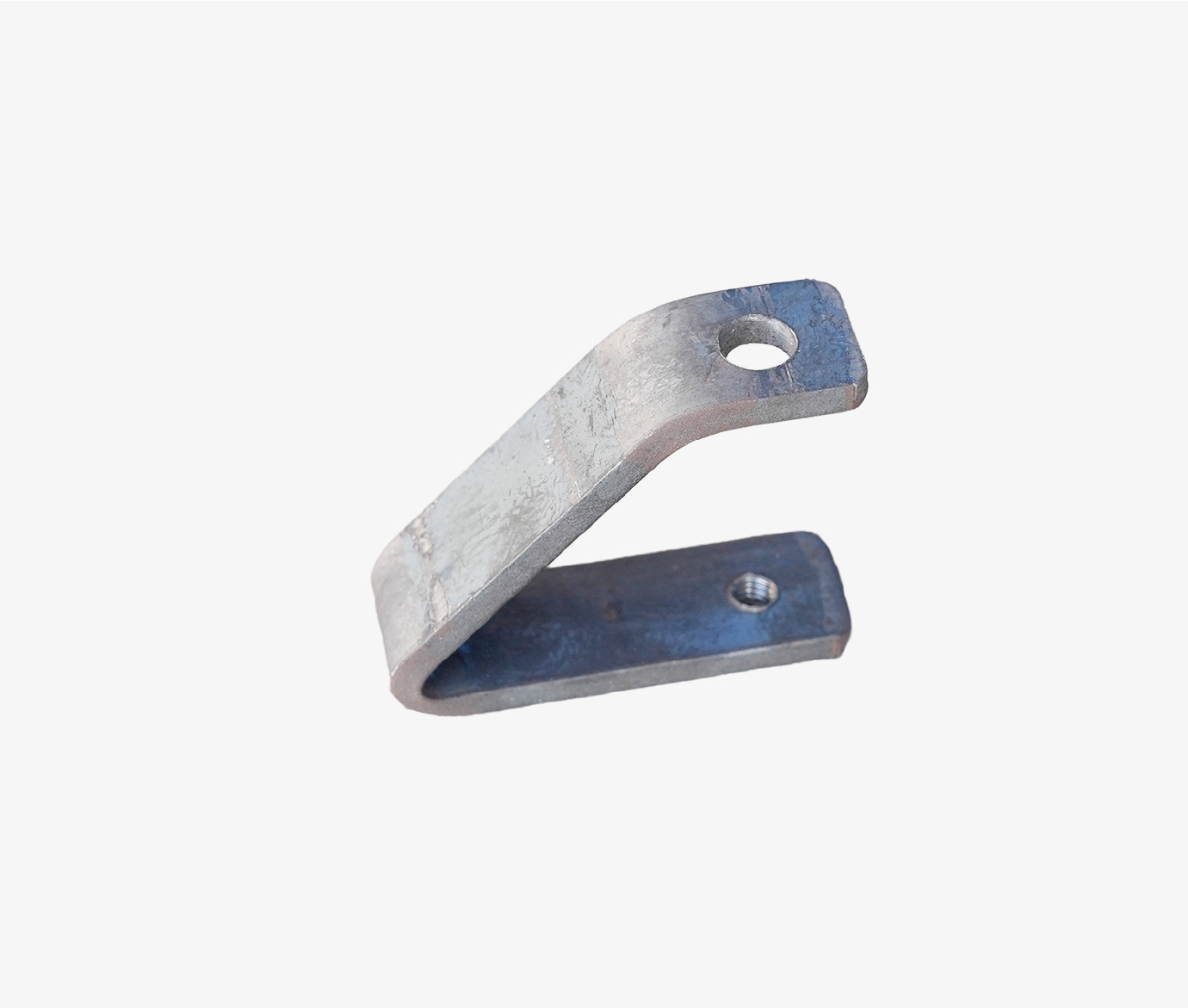

S Catch Ｓキャッチ
Sキャッチは、片押し型枠で使用するセパアングル用金具です。スライド機構によりセパレーターの位置調整が可能で、鉄筋などの干渉を避けながら設置できます。セパレーターを溶接する必要がないため、型枠施工の作業効率向上と工期短縮に貢献する型枠関連金物です。
パンフレットダウンロード
Ｓキャッチの特徴
-
調整できるスライド構造
スライド機構によりセパレーターの位置を自由に調整でき、鉄筋との干渉を避けながら施工できます。
-
型枠施工の作業効率を向上
大工との相番作業を減らし、型枠設置作業をスムーズに進めることができます。
-
溶接不要で施工が容易
セパレーを溶接する必要がないため、施工の手間を減らし作業時間の短縮につながります。

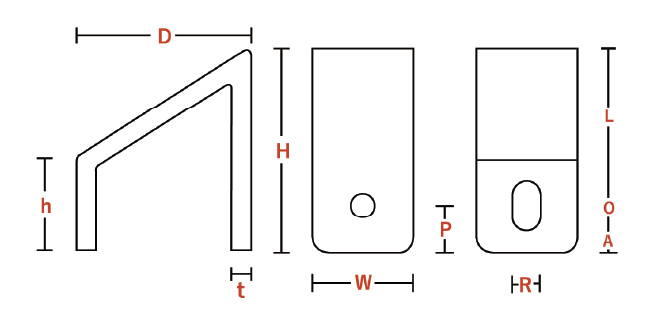

製品仕様
| サイズ | h | D | H | t | W | P | R | L | O | A |
| 5×40 用 | 35 | 10 | 65 | 6 | 25 | 15 | 19 | 43 | 14 | 8 |
| 6×50 用 | 40 | 12 | 75 | 6 | 25 | 15 | 19 | 43 | 14 | 8 |
商品についてのご相談やお見積りは
下記お問い合わせフォームよりお問い合わせください。
お問い合わせフォーム

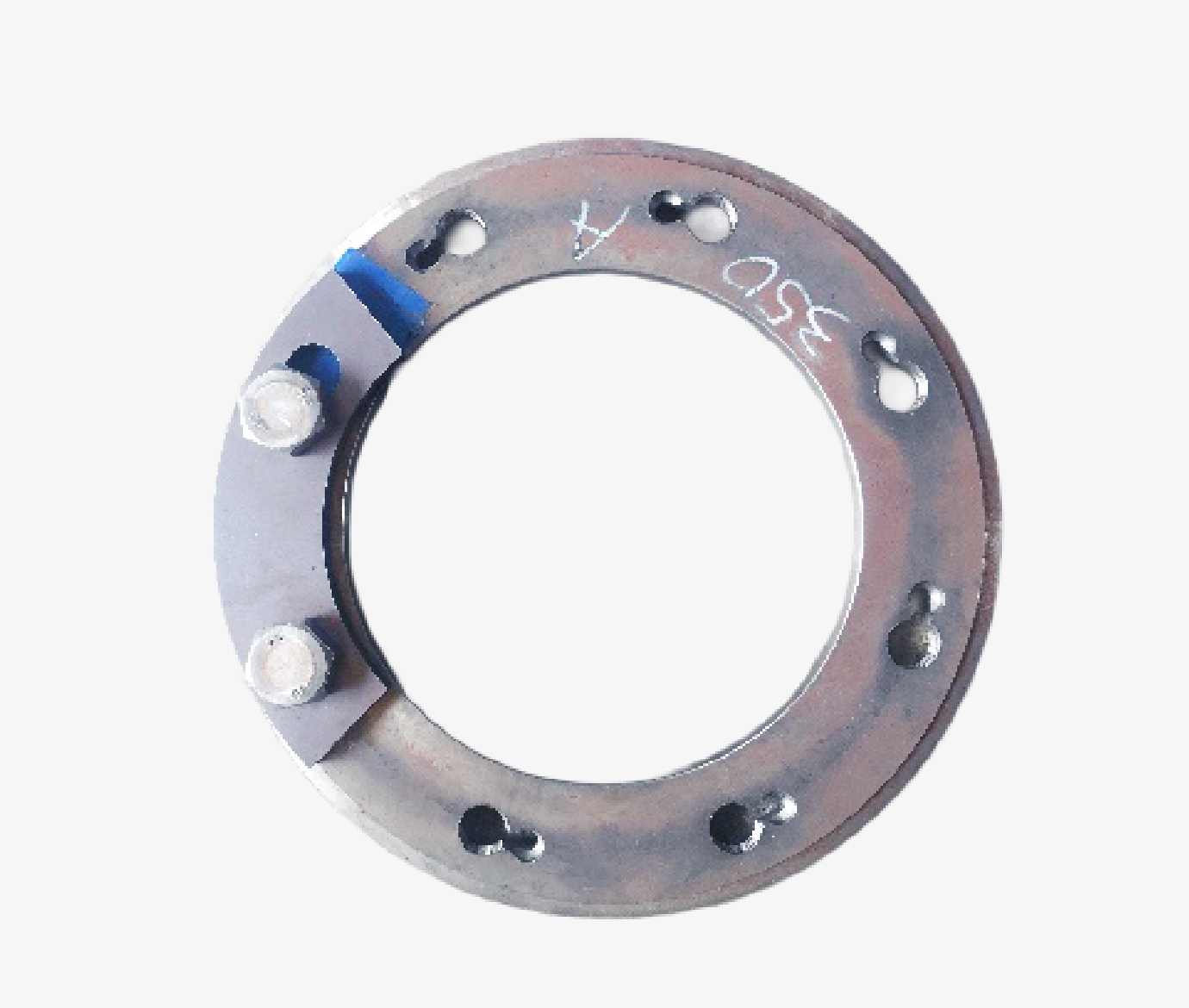

Pile Quick Catch 杭っくキャッチ
杭っくキャッチは、杭工事において使用される施工補助金物です。杭頭部周辺の作業を効率化し、部材の固定や位置保持をサポートします。現場での作業性を高め、杭施工をスムーズに進めるための建設金物です。
杭っくキャッチの特徴
-
作業性の向上
部材の固定や保持を行い、杭工事における作業をスムーズに進めることができます。
-
安定した固定
施工中の部材のズレを防ぎ、安定した施工をサポートします。
-
シンプルな構造
扱いやすい構造で、現場でも簡単に取り扱うことができます。

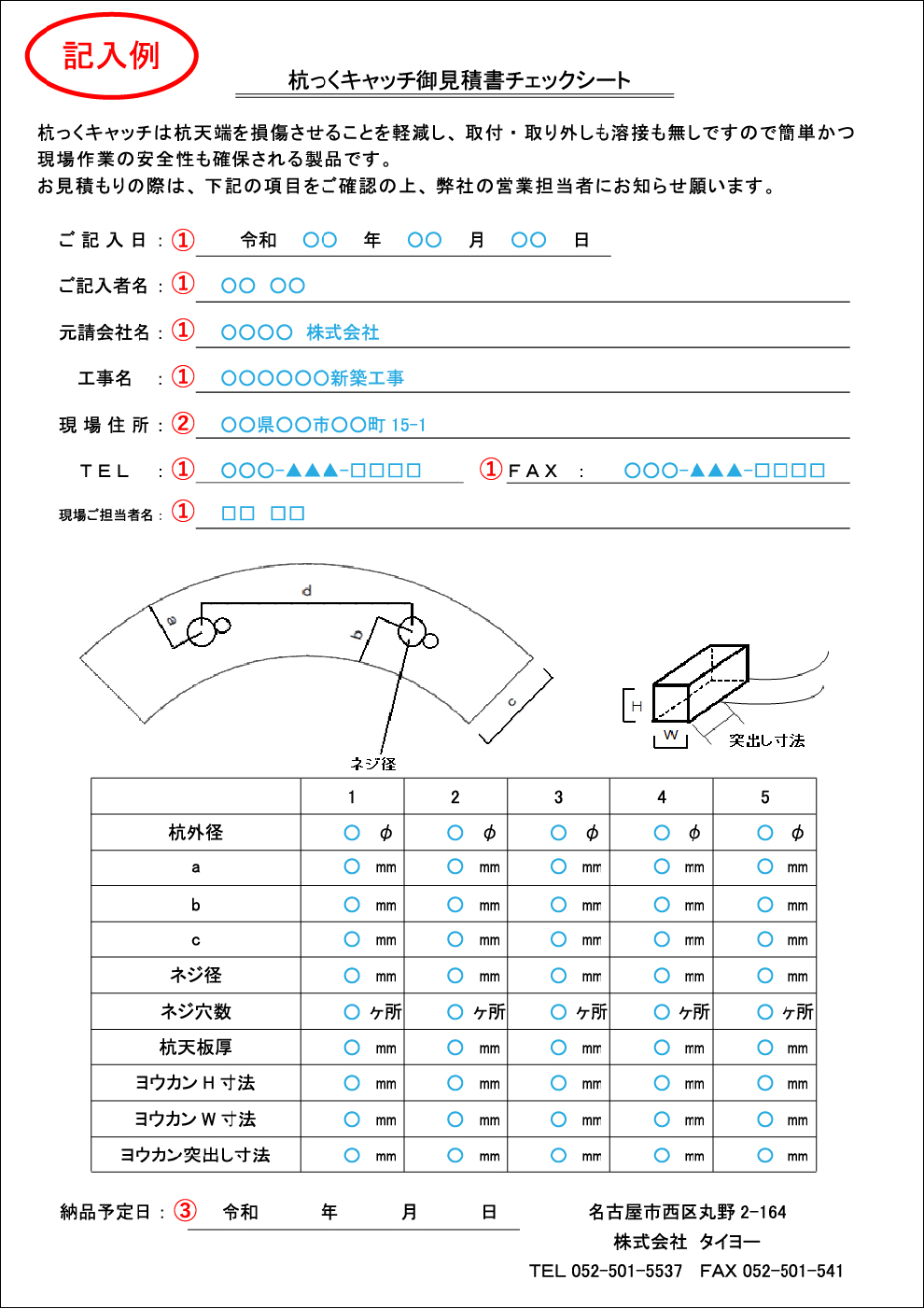

御見積書チェックシート
御見積書作成時の確認項目をまとめたチェックシートです。
記入漏れや確認ミスを防ぎ、スムーズなお見積り作成にお役立ていただけます。
下記よりダウンロードしてご利用ください。
商品についてのご相談やお見積りは
下記お問い合わせフォームよりお問い合わせください。
お問い合わせフォーム

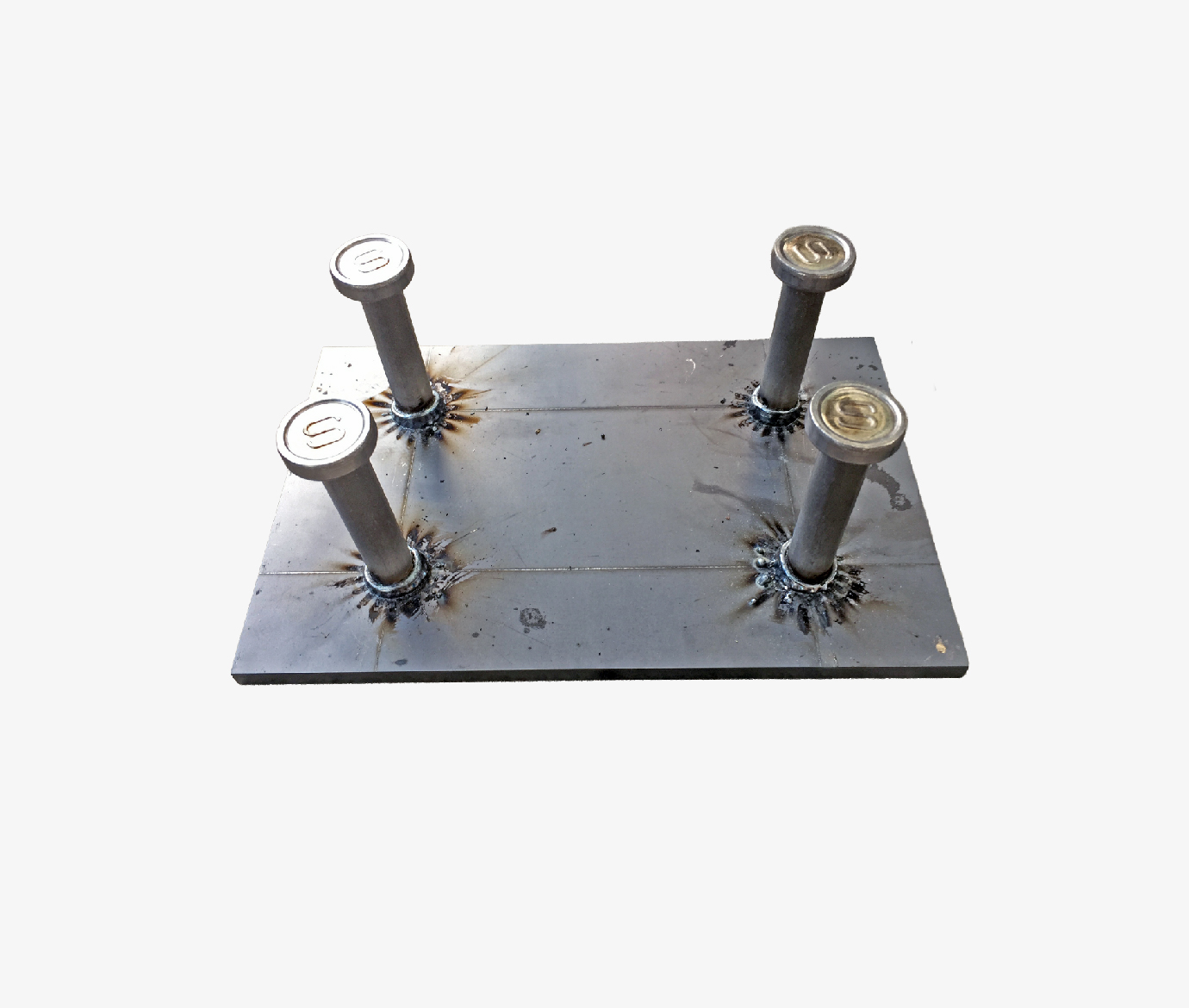

Drive-in Stud Hardware 打込スタッド金物
打込スタッド金物は、コンクリート構造物などに使用される固定用金物です。施工箇所に応じたスタッド金物を使用することで、部材の固定や接合を確実に行うことができます。
打込スタッド金物の特徴
-
確実な固定性能
スタッド金物により、構造物への確実な固定が可能です。
-
多様な施工に対応
建築・土木のさまざまな施工箇所で使用することができます。
-
高い耐久性
鋼材を使用した強度の高い金物で、施工後も安定した固定性能を維持し、さまざまな施工環境で使用できます。
商品についてのご相談やお見積りは
下記お問い合わせフォームよりお問い合わせください。
お問い合わせフォーム

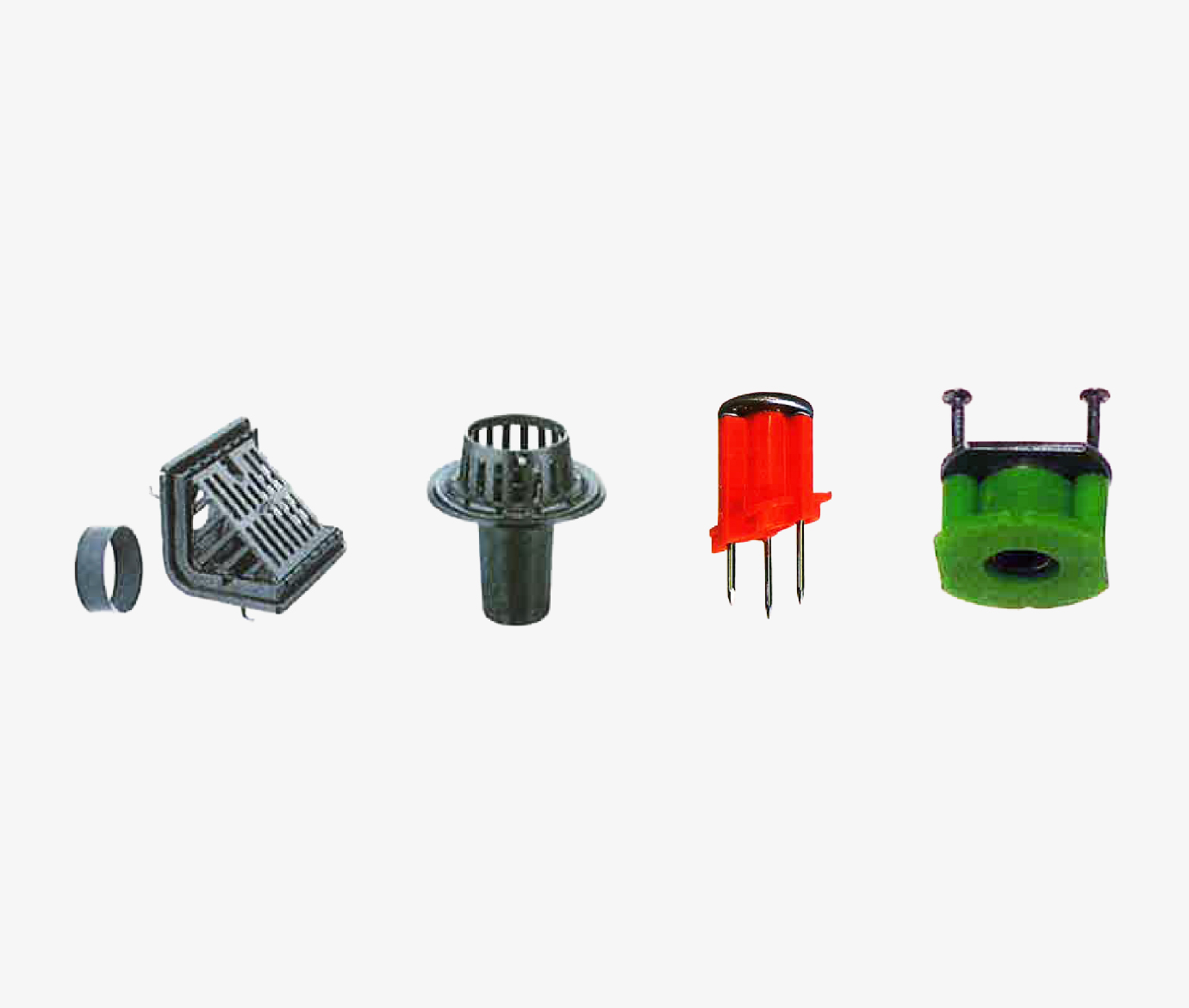

Miscellaneous Hardware 雑金物他取扱商品
タイヨーでは、各種建設工事で使用される雑金物や施工補助金物の製作・販売も行っています。建築・土木工事など幅広い現場で使用される金物に対応しており、用途や施工条件に合わせた製品の提供が可能です。現場のニーズに応じた多様な建設金物を取り扱っています。
その他取り扱い商品一覧
- ・断熱材各種
- ・日地棒、面木
- ・スペーサー各種
- ・ポリフィルム
- ・クイカッター
- ・養生材各種
- ・ワイヤーメッシュ
- ・アングル、フラットバー 他、鋼材各種
- ・セメント、レミファルト他
- ・スリーブ補強筋
- ・ドレン
- ・タラップ
- ・人通孔用パイプ
- ・グレーチング
- ・室名札、階数表示板
- ・塩ビパイプ
- ・透水マット他、止水材各種
- ・避難用ハッチ
- ・ボイド
- ・インサート各種
- ・清掃関係
- ・耐震スリット材
- ・打込金物各種
- ・事務関係
- ・安全看板類、仮設関係
- ・ボルト、ナット
- ・外装関係
- ・ベニヤ、木杭、桟木等
- ・金属加工品製作
